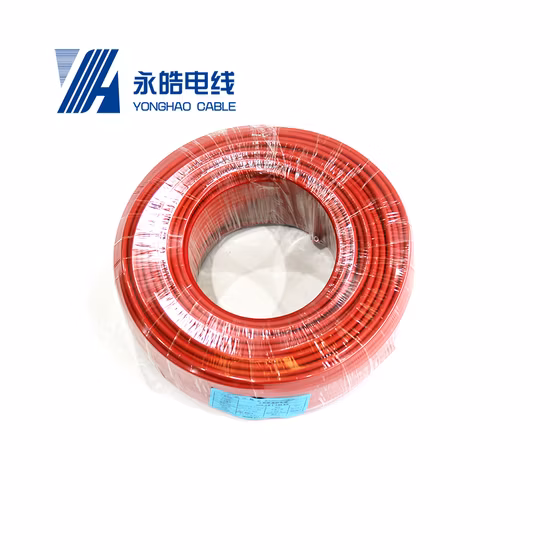

TÜV-zertifizierte Marke PV1

Übersicht Produktbeschreibung In der Solar-Photovoltaik-Stromerzeugungsanlage im Niederspannungs-Gleichstromübertragungs

Senden Sie Ihre Anfrage

BESCHREIBUNG

Overview

Basisinformation.

Modell Nr.	2,5 mm2 4 mm2 6 mm2 10 mm2 16 mm2 25 mm2
Zertifizierung	TÜV, UL, IEC, CE, CPR, ISO, RoHS,
Drahtkernmaterial	Verzinntes Kupfer
Machen	Suzhou Yonghao Cable Co., Ltd.
Transport	Meer, Land und Luft
Farbe	Rot, Schwarz, Andere
Incoterms	Anhänger, CIF, CFR, DAP
Transportpaket	Palette, Trommel, Rolle, Holzkiste
Spezifikation	4mm2
Herkunft	China
HS-Code	8544609000
Produktionskapazität	1, 200 km/Tage

Produktbeschreibung

TUV Certified Brand PV1-F Multi-Model Solar Panel Extension PV DC 4mm2 Copper Wire Solar Wire Photovoltaic Connection Electric Power Cable

Typ	1×6,0 mm2 DC 1500V
Dirigent	Verzinnte Kupferlitze (IEC 60228 Klasse 5) 84/0,285 mm (Mischung 0,277 mm max. 0,293 mm)
Dirigent stand OD	3,0 mm
Kabel-Außendurchmesser	6,3 ± 0,2 mm
Nennspannung	Wechselstrom 0,6/1 kV
	Gleichstrom 1,8 kV
Temperaturbereich	-40 °C bis +90 °C, trocken/feuchtigkeit
Max. Arbeitstemperatur des Leiters	120°C
Kurzschlusstemperatur	250 °C 5S
Standard	EN50618:2014

TUV Certified Brand PV1-F Multi-Model Solar Panel Extension PV DC 4mm2 Copper Wire Solar Wire Photovoltaic Connection Electric Power Cable

In der Solar-Photovoltaik-Stromerzeugungsanlage im Niederspannungs-Gleichstromübertragungsteil des Kabels sind aufgrund der unterschiedlichen Nutzung der Umgebung und der technischen Anforderungen unterschiedliche Anforderungen an die Verbindung verschiedener Teile zu berücksichtigen. Die insgesamt zu berücksichtigenden Faktoren sind: Kabelisolationsleistung , Hitzebeständigkeit und Flammschutzleistung, Alterungsverhalten und Spezifikationen für den Drahtdurchmesser.
1. Die Verbindung des Verbindungskabels zwischen Solarzellenmodul und Modul erfolgt in der Regel direkt über das an der Modulanschlussdose angebrachte Verbindungskabel. Reicht die Länge nicht aus, kann auch ein spezielles Verlängerungskabel verwendet werden. Abhängig von der unterschiedlichen Leistungsgröße der Komponente verfügt diese Art von Verbindungskabel über eine Querschnittsfläche von 2,5 m², 4,4 m², 6,0 m² und drei weitere Spezifikationen. Diese Art von Verbindungskabel verfügt über eine doppelt isolierte Außenhaut, bietet hervorragenden Schutz gegen UV-Strahlung, Wasser, Ozon, Säure, Salzerosionsfähigkeit, hervorragende Allwetterfähigkeit und Verschleißfestigkeit.
2. Verwenden Sie ein mehradriges flexibles Kabel, das den UL-Test besteht, um die Batterie mit dem Wechselrichter zu verbinden. Durch die Wahl kurzer und dicker Kabel können Systemverluste reduziert, die Effizienz verbessert und die Zuverlässigkeit erhöht werden.
3. Die Kabel, die das Batteriearray mit der Steuerung oder dem DC-Anschlusskasten verbinden, müssen ebenfalls aus mehradrigen flexiblen Drähten bestehen, die den UL-Test bestehen. Die Querschnittsfläche hängt vom maximalen Ausgangsstrom des Batteriearrays ab.
Die Querschnittsfläche des Gleichstromkabels am benannten Ort ist nach folgenden Grundsätzen zu bestimmen: Kabel, die Solarmodule, Batterien und Batterien verbinden, und Wechselstrom-Lastkabel. Im Allgemeinen beträgt der Nennstrom der Kabel das 1,25-fache des maximalen Dauerarbeitsstroms jedes Kabels. Für Verbindungskabel zwischen der Solarzellenanordnung und der quadratischen Anordnung sowie für Verbindungskabel zwischen der Batterie (Gruppe) und dem Wechselrichter beträgt der Nennstrom des ausgewählten Kabels im Allgemeinen das 1,5-fache des maximalen Dauerarbeitsstroms in jedem Kabel.
